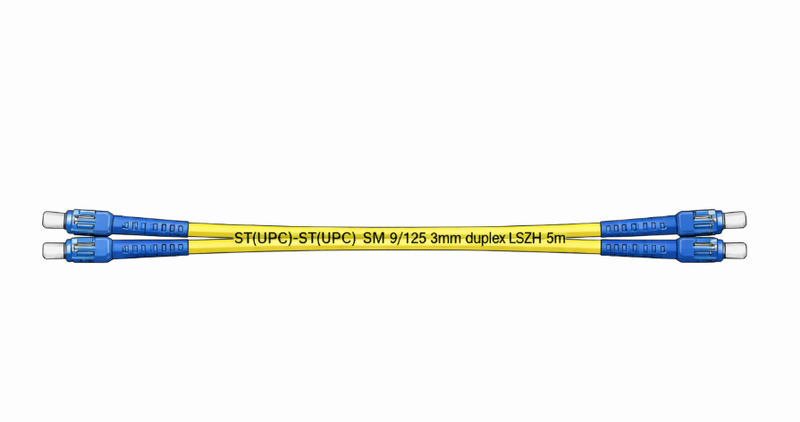

Маркировка представляет последовательность параметров оптических патч-кордов слева направо. Пример: ST(UPC)-ST(UPC) SM 9/125 3mm duplex LSZH 5m.

Структура включает элементы:

• Коннектор 1 с полировкой - ST(UPC)
• Коннектор 2 с полировкой - ST(UPC)
• Тип волокна и параметры - SM 9/125
• Диаметр оболочки - 3mm
• Конструкция - duplex
• Материал оболочки - LSZH
• Длина - 5m

Производители иногда добавляют артикул. Последовательность стандартна — от коннекторов к параметрам кабеля.

А. Расшифровка типов коннекторов в маркировке

Первыми стоят обозначения разъёмов на концах патч-корда. Основные типы:

• SC (Subscriber Connector) — прямоугольный корпус из пластика, фиксация защёлкой
• LC (Lucent Connector) — компактный вариант, ферула диаметром 1,25 мм вместо обычных 2,5 мм, экономит место на патч-панелях
• FC (Ferrule Connector) — металлический корпус, прикручивается резьбой, держится намертво, вибрации не страшны
• ST (Straight Tip) — круглый, байонетная фиксация поворотом

Запись `LC-LC` означает одинаковые разъёмы с обеих сторон. Запись `FC-LC` — переходная конструкция для стыковки устройств с разными портами.

Б. Обозначение типов полировки коннекторов

Дальше идёт обозначение обработки торца — в скобках или после косой черты. Варианты обработки:

• PC (Physical Contact) — базовая шлифовка, возврат сигнала примерно -30 дБ
• UPC (Ultra Physical Contact) — качественная обработка, возврат около -50 дБ
• APC (Angled Physical Contact) — наклонный срез восемь градусов, возврат до -60 дБ

Визуальное отличие:

• Синий корпус — разъёмы PC и UPC
• Зелёный корпус — разъёмы APC

Примеры записи: `LC(UPC)-SC(UPC)` или `FC/PC-LC/UPC`. Каждая сторона патч-корда стыкуется с соответствующим портом устройства.

В. Тип оптического волокна в маркировке

Дальше в маркировке идёт тип волокна. Одномодовое или многомодовое — принципиально разные вещи.

SM (Single Mode) — одномодовое. Маркировка содержит буквы SM. Часто добавляют цифры 9/125 — это диаметры в микронах. Девять микрон — сердцевина, сто двадцать пять — оболочка из стекла. Ещё пишут OS2 или стандарты G652.D, G657.A. Оболочка патч-корда жёлтая. Белая встречается реже — это G657.A.

MM (Multi Mode) — многомодовое. Буквы MM в маркировке. Или сразу категория — OM2, OM3, OM4. Сердцевина толще — пятьдесят или шестьдесят две с половиной микрона против девяти у одномодового. Это влияет на дальность — многомодовое работает на сотнях метров, не больше.

Категории отличаются цветом оболочки:

• OM2 — оранжевый
• OM3 — аквамариновый, такой голубовато-зелёный
• OM4 — фиолетовый, иногда называют пурпурным

Стандарт TIA-598C это регламентирует. Монтажник смотрит на цвет — сразу понятно, что за волокно. Читать маркировку не обязательно.

Г. Конструктивное исполнение и диаметр

Дальше идёт конструкция патч-корда. Simplex и Duplex:

• Simplex — одно волокно в оболочке
• Duplex — два волокна, скреплённые вместе

Симплекс используют редко. Дуплекс — стандарт для сетевого оборудования. Передача идёт в обе стороны одновременно — одно волокно на приём, второе на передачу. Дуплексные патч-корды маркируют буквами A и B. Это полярность — какое волокно куда подключать.

Диаметр оболочки:

• 0.9 mm — тонкие, монтажные
• 2 mm — компактные
• 3 mm — стандартные, самые распространённые

Д. Материал оболочки в маркировке

Материал оболочки определяет, где можно использовать патч-корд. Обозначения в маркировке:

• PVC — обычный поливинилхлорид для офисов
• LSZH (Low Smoke Zero Halogen) — безгалогенный компаунд, при горении не выделяет токсичный дым
• FRLS — огнестойкий, похож на LSZH
• PE — полиэтилен для улицы
• Drop — усиленная конструкция для наружной прокладки

LSZH требует федеральный закон 123-ФЗ в зданиях с массовым пребыванием людей. Школы, больницы, торговые центры — там только LSZH.

Е. Примеры расшифровки реальной маркировки

Теперь разберём реальные примеры маркировки.

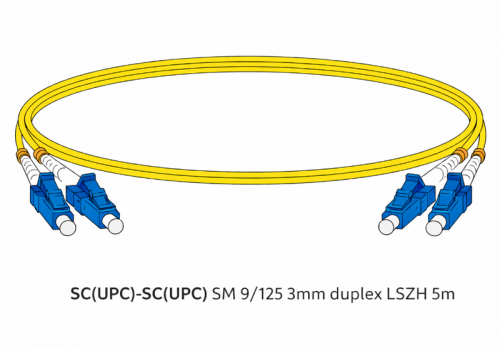

Пример 1: SC(UPC)-SC(UPC) SM 9/125 3mm duplex LSZH 5m

Коннекторы LC с обеих сторон. Полировка UPC — значит, синие коннекторы. Одномодовое волокно 9/125. Диаметр оболочки стандартный — три миллиметра. Дуплекс — два волокна. LSZH — безгалогенная оболочка. Длина пять метров.

Такой патч-корд ставят в серверную или коммутационный шкаф. Одномодовое волокно позволяет тянуть линию на километры, если нужно.

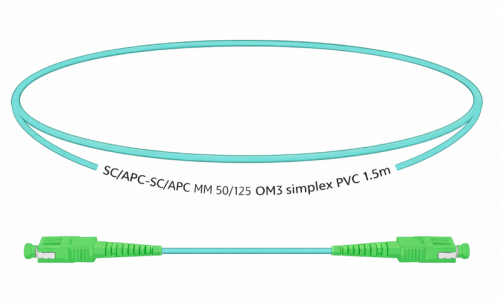

Пример 2: SC/APC-SC/APC MM 50/125 OM3 simplex PVC 1.5m

SC коннекторы с угловой полировкой — зелёные. Многомодовое OM3, сердцевина пятьдесят микрон. Симплекс — одно волокно. Обычная ПВХ оболочка. Три метра длиной. Цвет оболочки по стандарту TIA-598C.

Применение — короткие линии внутри здания. До трёхсот метров максимум.

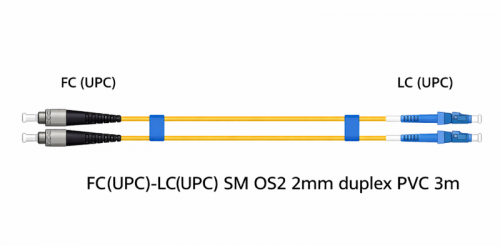

Пример 3: FC(UPC)-LC(UPC) SM OS2 2mm duplex PVC 3m

Переходной патч-корд. С одной стороны FC, с другой LC. Оба с полировкой UPC — синий, черный. Одномодовое волокно OS2. Компактный диаметр два миллиметра. Дуплекс. Пять метров. Соединяет оборудование с разными портами.

Заключение

Маркировка патч-корда содержит всю информацию для выбора и монтажа. Тип коннекторов определяет физическую совместимость с портами оборудования. Полировка влияет на качество сигнала. Тип волокна — на дальность передачи. Материал оболочки — на условия эксплуатации.

Проверка маркировки перед установкой предотвращает ошибки. Документирование типов патч-кордов в кабельном журнале упрощает обслуживание системы.
