Арматура для СИП — это набор монтажных и соединительных устройств, с помощью которых самонесущие изолированные провода закрепляются на опорах, вводятся в здания, подключаются к абонентам и разделяются на линии. Качественная арматура повышает надёжность воздушных линий электропередачи, упрощает монтаж и увеличивает срок службы проводов.

Виды арматуры СИП

На воздушных линиях используются разные типы арматуры:

• анкерные зажимы (фиксация на концах и поворотах линии),

• промежуточные (поддерживающие) зажимы (крепление на прямых участках),

• прокалывающие зажимы (ответвления без снятия изоляции),

• кронштейны и скобы (крепление арматуры к опоре),

• крюки и монтажные болты (фиксация к стенам и опорам),

• оконцеватели и изоляторы.

Каждый элемент предназначен для своей задачи, и от правильного выбора зависит надёжность всей линии.

Промежуточные зажимы: крепление без натяжения

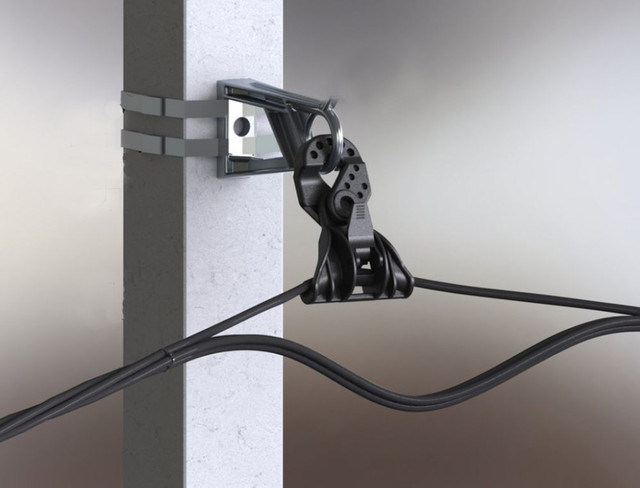

Промежуточные, или поддерживающие, зажимы применяются для крепления провода СИП на прямолинейных участках между опорами. В отличие от анкерных, они не натягивают провод, а лишь фиксируют его, обеспечивая поддержку и правильное положение в пролёте. Главное требование — не повредить изоляцию и не мешать температурным расширениям.

Конструкция поддерживающего зажима включает:

• корпус (чаще из пластика, устойчивого к ультрафиолету и морозу),

• прижимную скобу или хомут,

• шарнирное соединение или крючок для крепления к кронштейну.

Механизм зажима обеспечивает “мягкое” удержание провода, позволяя ему немного двигаться при ветровой нагрузке или тепловом удлинении. Это особенно важно для сохранения изоляции и предотвращения провисания.

Основные типы зажимов:

• ПС 1500 — универсальный пластиковый зажим с прижимной скобой;

• ES 1500 — облегчённая модификация, часто используется на ответвлениях;

• SO 239 — металлический поддерживающий зажим для более тяжёлых условий эксплуатации.

Промежуточные зажимы устанавливаются на каждую опору между анкерными, с шагом в зависимости от местности и высоты пролётов. При монтаже важно обеспечить правильное направление зажима и исключить чрезмерное зажатие провода.

Кроме воздушных линий, поддерживающие зажимы применяются при прокладке СИП по фасаду зданий или вдоль конструкций, где не требуется натяжение, а лишь поддержка.а

Промежуточные зажимы играют критическую роль в обеспечении стабильности и безопасности воздушных линий на прямых участках. Они удерживают провод без излишнего давления, позволяя ему “дышать” и адаптироваться к условиям внешней среды. Это — один из тех элементов арматуры, о которых редко вспоминают, пока всё работает. А ведь именно они поддерживают линию — в прямом и переносном смысле.
